उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | थर्मोकपल एक्सटेंशन केबल आरटीडी प्रकार | कंडक्टर प्रकार: | शुद्ध कॉपर / निकल मढ़वाया कॉपर / टिनडेड कॉपर / स्लीवर प्लेटेड कॉपर |
|---|---|---|---|
| आकार: | 0.5R (7 / 0.3 मिमी) | इन्सुलेशन: | शीसे रेशा （400/600/800/1000/1200 डिग्री सेल्सियस （ |
| म्यान सामग्री: | SS304 / कॉपर / टिनयुक्त तांबा | अधिकतम जारी काम अस्थायी।: | 400 डिग्री सेल्सियस |
| हाई लाइट: | k प्रकार थर्मोकपल केबल,थर्मोकपल नंगे तार,थर्मोकपल विस्तार तार |
||

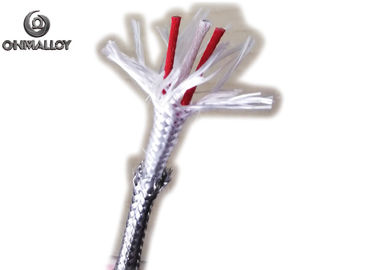

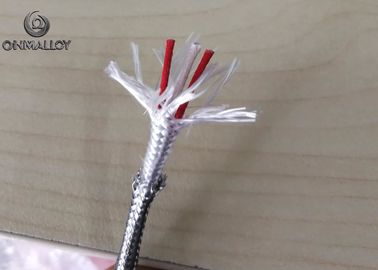

थर्मोकपल एक्सटेंशन केबल आरटीडी प्रकार शीसे रेशा अछूता स्टेनलेस स्टील 304 म्यान
| केबल विशिष्टता | ||||
| वस्तु का नाम | टाइप RTD / PT100 एक्सटेंशन केबल |  | ||
| कंडक्टर सामग्री | + कॉपर-कॉपर | |||
| कंडक्टर दीया | 7 / 0.3 मिमी (0.5 मिमी 2 , 0.3 0.01 मिमी) | |||
| इन्सुलेशन और मोटाई | शीसे रेशा (लंबी अवधि: 400 ℃ छोटी अवधि: 500 ℃) 0.2 मिमी | |||
| इन्सुलेशन व्यास | 1.6 मिमी (± 0.2 मिमी) | |||
| जैकेट सामग्री | शीसे रेशा (लंबी अवधि: 400 ℃ छोटी अवधि: 500 ℃) 0.2 मिमी | |||
| बाहरी पर्त | SS304 ब्रेडिंग | |||
| बाहरी अछूता व्यास | 3.8 मिमी (± 0.2 मिमी) | |||
| वजन | 32kg / के.एम. | |||
| रंग संकेत | IEC-584-3 (+ ऑरेंज-सफेद समग्र: ऑरेंज ट्रेसर) | |||
थर्मोकपल केबल ग्रेड
एक: एक्सटेंशन ग्रेड केबल
जिसकी तार संरचना पूरी तरह से थर्मोकपल तार के समान होती है, जिसे थर्मोकपल प्रतीक संख्या, जैसे "KX" "JX" "TX" के बाद "X" अक्षर द्वारा टिप्पणी की जाती है।
बी: मुआवजा ग्रेड केबल
जिसकी तार संरचना थर्मोकपल तार से भिन्न होती है, लेकिन इसके तार इलेक्ट्रोमोटिव बल (EMF) का मान केवल 0-100 ℃ या 0-200 ℃ पर थर्मोकपल तार के समान होता है। यह थर्मोकपल प्रतीक संख्या, जैसे "केसी" "जेसी" "टीसी" के बाद "सी" पत्र द्वारा टिप्पणी करता है।
प्रदर्शन | एक्सटेंशन ग्रेड | मुआवजा ग्रेड |
सामग्री | थर्मोकपल के रूप में भी | थर्मोकपल से भिन्न |
| EMF मान सुविधा | कुछ तापमान सीमा पर थर्मोकपल के समान | थर्मोकपल के रूप में भी |
| विचलन वक्र | Nonlinear, तापमान के साथ बदलता रहता है | रैखिक |
| काम कर रहे तापमान रेंज | सीमित (सामान्य रूप से 100 ℃) | असीमित (इन्सुलेशन सामग्री तापमान असर पर निर्भर) |
| लाइन प्रतिरोध | कम प्रतिरोध | उच्च प्रतिरोध |
| क्षतिपूर्ति संपर्क हस्तक्षेप | विभिन्न संपर्क सामग्री हस्तक्षेप का कारण हो सकती है | कोई नहीं |
शुद्धता | कम | उच्च |
कीमत | कम | उच्च (लगभग 1-2 गुना अधिक) |
विस्तार / मुआवजा केबल के लिए, मूल संरचना कंडक्टर और इन्सुलेशन है।
इसकी तापमान वहन क्षमता बढ़ाने और आसानी से स्थापित करने के लिए, जैकेट लागू है।
काम के माहौल में, बहुत अधिक कारक ईएमएफ सिग्नल को बाधित करेंगे, इसलिए केबल को जटिल वातावरण के कारण हस्तक्षेप से बचाने के लिए ढाल परत व्यावहारिक तरीका है।
