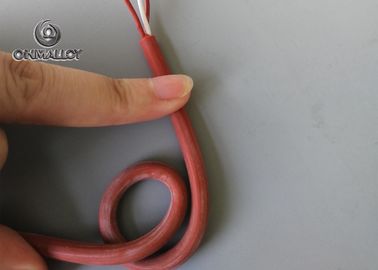

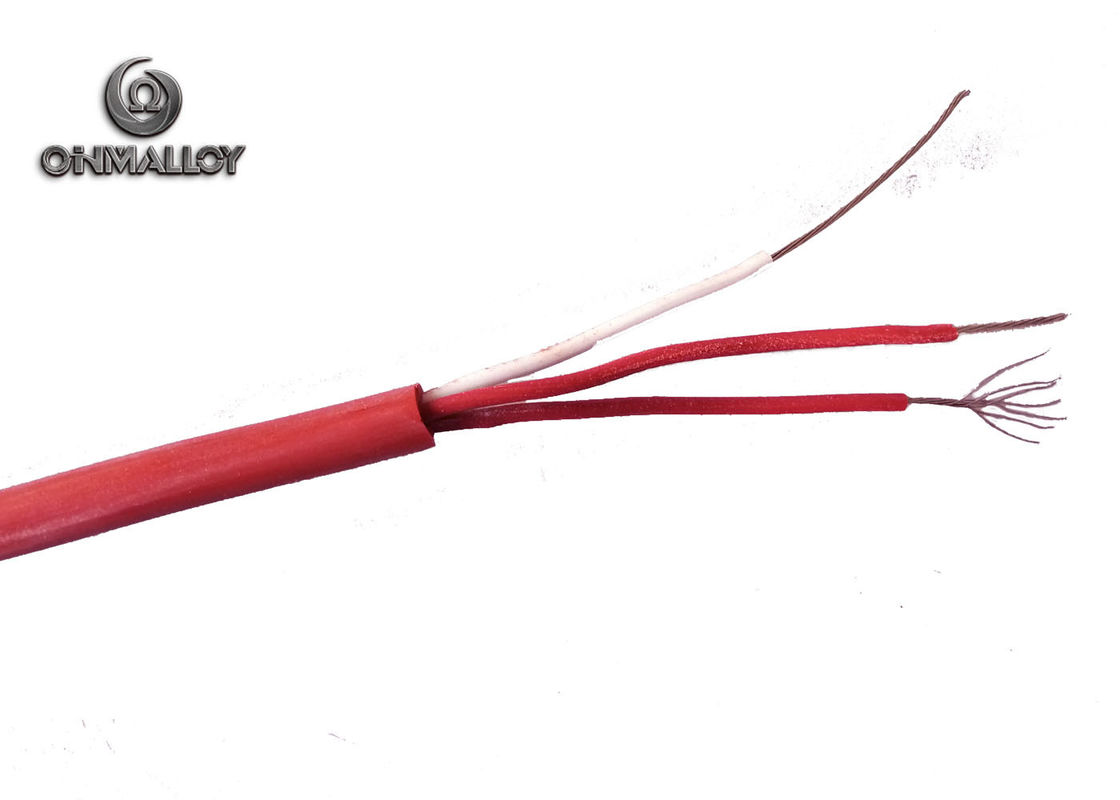

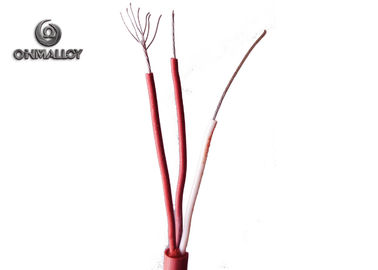

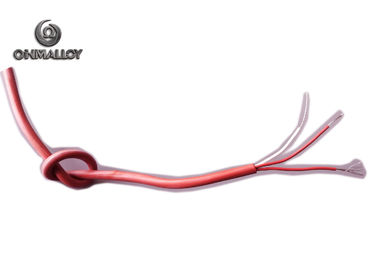

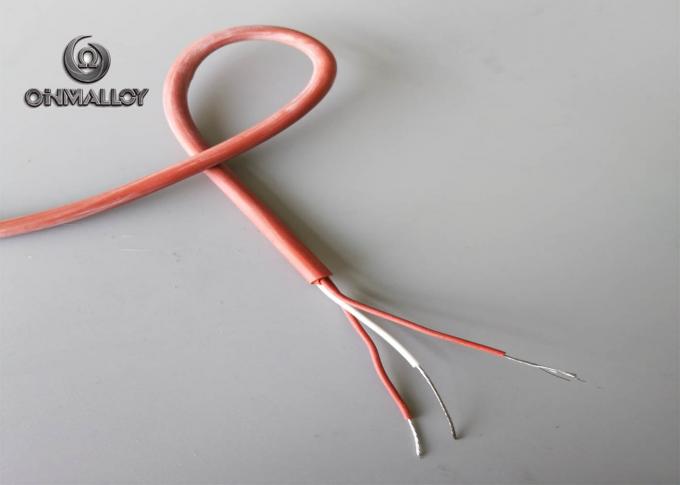

प्रतिरोध तापमान डिटेक्टर केबल RTD वायर 2 3 4 जोड़े त्वरित प्रतिक्रिया

प्रतिरोध तापमान डिटेक्टर केबल आरटीडी तार 2 3 4 जोड़े त्वरित प्रतिक्रिया

आरटीडी प्रतिरोध तापमान डिटेक्टर का संक्षिप्त नाम है, जिसे थर्मल प्रतिरोध के रूप में संदर्भित किया जाता है जो प्रतिरोध तापमान के साथ रैखिक रूप से बदलता है।

वर्तमान में, RTD के लिए सबसे आम प्रकार PT100 हैं (प्रतिरोध 100 the है जब तापमान 0 ℃ पर) PT1000 (प्रतिरोध 100 the जब तापमान 0 ℃ पर है) तापमान सीमा मापने के साथ: -200 ℃ -800 ℃

सबसे आम प्रकार PT100 कोर तापमान रेंज मापने के साथ तांबा (Cu100%) से बना है: -40 ℃ -150 ℃। इस प्रकार का RTD उद्योग में व्यापक रूप से कम लागत की अपनी विशेषता, व्यापक तापमान सीमा के लिए उच्च सटीकता, मजबूत स्थिरता द्वारा उपयोग किया जाता है।

आरटीडी केबल का उपयोग आरटीडी को मापने के लिए कनेक्ट करने के लिए किया जाता है, जब जंक्शन बिंदु तापमान में परिवर्तन होता है, तो त्रुटियों की भरपाई करने के लिए।

कोर से तीन प्रकार के आरटीडी केबल हैं:

1. दो तार प्रकार

प्रतिरोध संकेत निकालने के लिए एक तार द्वारा जुड़े थर्मल रोकनेवाला के प्रत्येक छोर को दो-तार प्रकार कहा जाता है। यह लीड वायर काम करने का तरीका बहुत सरल है, लेकिन तुलनात्मक रूप से उच्च प्रतिरोध के साथ जो तापमान मापने की त्रुटि को जन्म देगा, इसलिए, यह तार प्रकार केवल कम माप सटीकता वाले अवसरों के लिए उपयुक्त है।

2. तीन तार प्रकार

एक तार थर्मल रोकनेवाला के एक छोर से जुड़ा होता है, और दो तार थर्मल रोकनेवाला के दूसरे छोर से जुड़े होते हैं। यह तार प्रकार आमतौर पर विद्युत पुल के साथ मिलकर उपयोग किया जाता है, जो लीड वायर प्रतिरोध के प्रभाव को बेहतर ढंग से समाप्त कर सकता है। यह औद्योगिक प्रक्रिया नियंत्रण में व्यापक रूप से उपयोग किया जाता है।

3. चार तार प्रकार

थर्मल प्रतिरोध के प्रत्येक छोर को दो तारों से जोड़ना चार-तार प्रकार कहा जाता है। दो लीड थर्मल प्रतिरोध के लिए एक निरंतर वर्तमान (I) प्रदान करते हैं, प्रतिरोध (R) को वोल्टेज सिग्नल (U) में परिवर्तित करते हैं। इस बीच, अन्य दो तार यू को संकेतक मीटर तक ले जाते हैं। इस तरह, चार तारों का प्रकार लीड प्रतिरोध के प्रभाव को पूरी तरह से समाप्त कर सकता है। यह मुख्य रूप से उच्च परिशुद्धता तापमान का पता लगाने और माप के लिए उपयोग किया जाता है।
