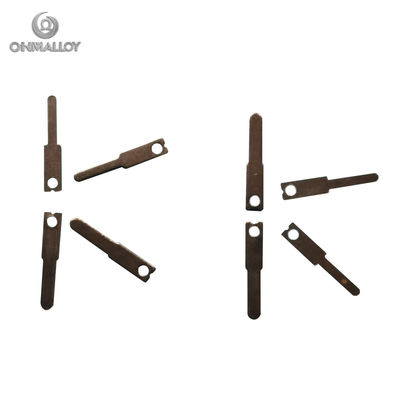

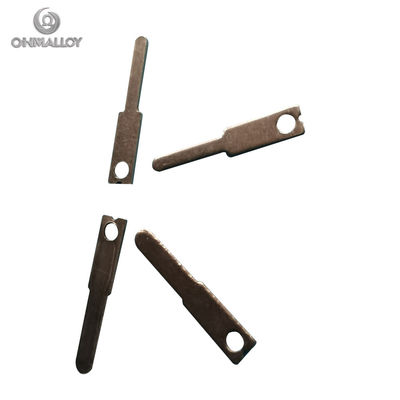

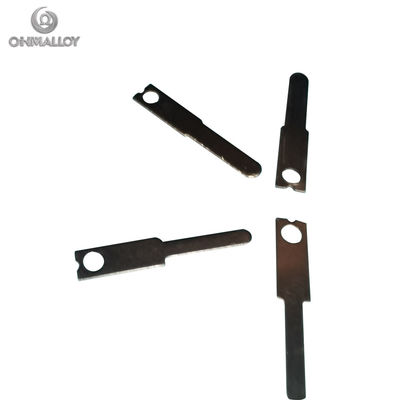

केपी/केएन पिन प्रकार के थर्मोकप्ल कनेक्टर (क्रोमेल-अल्युमेल संपर्क पिन)

थर्मोकपल के-प्रकार केपी केएन क्रोमेल अल्युमेल मिश्र धातु

1सामग्री संरचना और गुण

पैर मिश्र धातु का नाम रासायनिक संरचना मुख्य विशेषताएं

सकारात्मक (KP)क्रोमेल समकक्ष Ni 89-91%, Cr 9-10%, Si/Mn ≤ 1% गैर चुंबकीय, प्रतिरोध 0.71 μΩ·m

नकारात्मक (KN)अल्युमेल समकक्ष Ni 94-97%, Al 1.5-2.5%, Mn 1.5-2.5%, Si ≤ 1% चुंबकीय, प्रतिरोध 0.23 μΩ·m

2प्रदर्शन विनिर्देश

पैरामीटर मूल्य मानक/नोट

तापमान सीमा (वायर ग्रेड)अल्पकालिक:-200°C से 1,300°C तकअधिकतम 1,260°C IEC 60584-1 के अनुसार

दीर्घकालिकः0°C से 1,100°C तकइष्टतम स्थिरता सीमा

तापमान सीमा (विस्तार) 0°C से 200°C200 डिग्री सेल्सियस से अधिक सीमित सटीकता

ईएमएफ आउटपुट 41 μV/°C1000°C पर बनाम प्लेटिनम 67 संदर्भ

सटीकता (वर्ग 1) ±1.5°Cया±0.4%(>0°C) जो भी अधिक हो

±2.5°C(-200°C से 0°C) क्रायोजेनिक सहिष्णुता

ऑक्सीकरण प्रतिरोधप्रकार J/T/E से बेहतर 1000°C से नीचे Cr2O3 सुरक्षात्मक परत

3पर्यावरणीय संगतता और प्रतिबंध

अनुशंसित वातावरण:

• ऑक्सीकरण: हवा, दहन निकास (इलेक्ट्रिक भट्टियों)
• निष्क्रिय गैसें: आर्गन, नाइट्रोजन (पूरी क्षमता 1,100°C तक)

निषिद्ध शर्तें:

परिदृश्य विफलता तंत्र को कम करना

सल्फ़र युक्त गैसें सल्फ़िडेशन → भंगुर टूटना H2S/SO2 वातावरण से बचें

वैकल्पिक रेडॉक्स चक्र कैलिब्रेशन बहाव >5°C चक्रात्मक अनुप्रयोगों में प्रकार एन का प्रयोग करें

वैक्यूम >1 घंटा (>800°C) क्रोमियम वाष्पीकरण अधिकतम 60 मिनट का एक्सपोजर

H2/CO वायुमंडल हरी सड़न जंग (815-1040°C) सिरेमिक सुरक्षा ट्यूब

4प्रतिस्पर्धात्मक लाभ

• लागत दक्षता: 30 से 50% की कीमत से कम की कीमत (आर/एस/बी)
• विकिरण कठोरता: परमाणु अनुप्रयोगों के लिए पसंद किया जाता है
• जीवनकाल: 900 डिग्री सेल्सियस पर टाइप जे से 5 गुना लंबा (जे में फे ऑक्सीकरण)

5सटीक सहिष्णुता मानक

वर्ग सहिष्णुता सूत्र अनुप्रयोग संदर्भ

वर्ग 1±1.5°Cया±0.004×ट्यूमर (°C) एयरोस्पेस, कैलिब्रेशन लैब

वर्ग 2±2.5°Cया±0.0075×ट्यूमर (°C) औद्योगिक प्रक्रिया नियंत्रण

± 0.4%) उच्च परिशुद्धता आवश्यकताओं के लिए उपलब्ध है।

अतिरिक्त तकनीकी नोट्स

कनेक्शन सर्वोत्तम प्रथाएं:

• ईएमएफ स्थिरता के लिए एमजीओ-अछूता निकेल-मिश्र धातु विस्तार तारों का उपयोग करें
• नमी वाले वातावरण में तांबे के टर्मिनलों → गैल्वानिक जंग से बचें

बुढ़ापे से बचाव:

• 850 डिग्री सेल्सियस पर 2 घंटे के लिए प्री-एजिंग सटीक सेंसरों में बहाव को कम करता है

भौतिक गुण:

संपत्तिकेपी मान KN मान

घनत्व (g/cm3) 8.5 8.6

तन्य शक्ति ≥490 एमपीए ≥390 एमपीए

लम्बाई ≥10% ≥15%

थर्मोकपल्स का उपयोग प्रक्रियाओं में तापमान का पता लगाने के लिए किया जाता है और संकेत और नियंत्रण के लिए पाइरोमीटर से जुड़ा होता है।थर्मोकपल और पाइरोमीटर थर्मोकपल विस्तार केबल / थर्मोकपल मुआवजा केबलों द्वारा विद्युत रूप से संचालित होते हैंइन थर्मोकपल केबलों के लिए उपयोग किए जाने वाले कंडक्टरों को तापमान सेंसर के लिए उपयोग किए जाने वाले थर्मोकपल के समान थर्मो-इलेक्ट्रिक (ईएमएफ) गुणों की आवश्यकता होती है।

हमारे कारखाने में मुख्य रूप से थर्मोकपल तार, पट्टी और केबल का निर्माण किया जाता है और इनका उपयोग तापमान मापने वाले उपकरणों में किया जाता है।हमारे थर्मोकपल उत्पादों सभी GB और भी IEC584-3 (अंतर्राष्ट्रीय मानक) का पालन कर रहे हैं.

थर्मोकपल स्ट्रिप का उपयोग थर्मोकपल कनेक्टर के खोखले पिन, थर्मोकपल स्पाड और थर्मोकपल कनेक्टर के संपर्कों का उत्पादन करने के लिए किया जा सकता है।

आवेदन
• हीटिंग ओवन के लिए गैस बर्नर
• शीतलन ️ फ्रीजर
• इंजन सुरक्षा ️ तापमान और सतह के तापमान
• उच्च तापमान नियंत्रण
