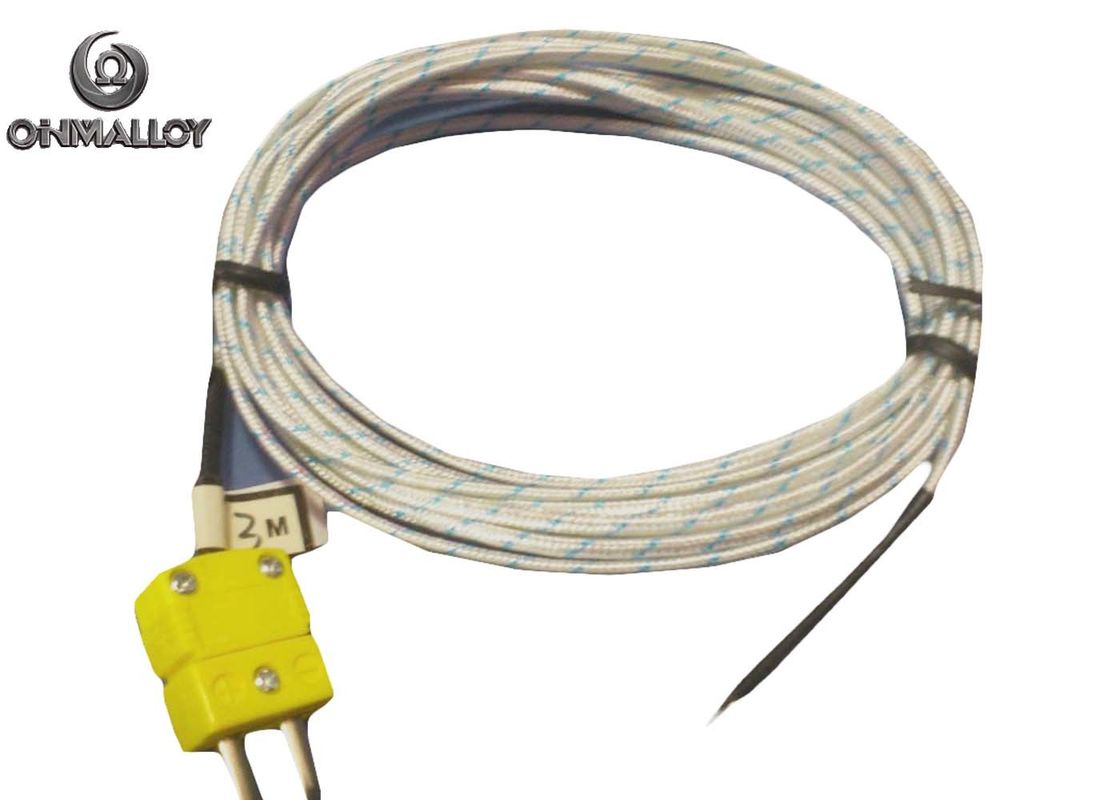

औद्योगिक ग्रेड 316L स्टेनलेस स्टील ओवरब्रेडेड मिनरल इंसुलेटेड थर्मोकपल

औद्योगिक ग्रेड 316L स्टेनलेस स्टील ओवरब्रेडेड मिनरल आइसोलेटेड थर्मोकपल

खनिज अछूता (एमआई) थर्मोकपल्स के लिए, बुनियादी भागों मापने तत्व, इन्सुलेशन, सुरक्षा आवरण हैं।माप सटीकता में सुधार के लिए झुकने की संभावनाओं और मुआवजा केबलों को जोड़ने के लिए लचीले कनेक्टर के साथ मेल खाने वाले एमआई थर्मोकपल्स.

कवच शैली थर्मोकपल संरचना

1माप तार के लिए, कई सामान्य उपयोग किए जाने वाले प्रकार हैंः प्रकार K N E T J

2इन्सुलेशन सामग्रीः MgO ((≥96%), Al2O3 ((≥99%)

3बाहरी आवरण सामग्रीः

- 304L और 316L एसएसः + 700°C

- 310 (25/20) एसएस: + 1100°C

- इनकोनेल 600: + 1150°C

- GH3030 और GH3039: 1200°C

4खनिज अछूता भागों के मानक

5कनेक्टर: आमतौर पर यह भाग झुकने की संभावनाओं को बढ़ाने के लिए स्प्रिंग द्वारा बनाया जाता है।

6एक्सटेंशन केबलःजब क्षतिपूर्ति/विस्तार प्रकार चुना जाता है, तो यह थर्मोकपल सूचकांक के अनुरूप होना चाहिए

वास्तविक तापमान माप में, आमतौर पर मापने के उपकरण के साथ लंबी माप दूरी होती है,एक थर्मोकपल मुआवजा तार माप उपकरण और थर्मोकपल कनेक्टिंग टुकड़ा के बीच तापमान परिवर्तन के कारण तापमान अंतर की भरपाई के लिए उत्पन्न किया जाता है.

क्षतिपूर्ति केबल के निम्नलिखित फायदे हैंः थर्मोकपल तापमान माप लाइन के भौतिक गुणों और यांत्रिक गुणों में सुधार;माप लाइन लचीलापन में सुधार और बहु-स्ट्रैंड कोर या छोटे व्यास के मुआवजे के तार का उपयोग करके कनेक्शन सुविधाजनक बनाना; बाहरी हस्तक्षेप को कवर करना आसान है; माप लाइनों की लागत को कम करना।

थर्मोकप्ल केबल का ग्रेड

एःविस्तार श्रेणी केबल

जिसका तार संरचना पूरी तरह से थर्मोकपल के तार के समान है, थर्मोकपल प्रतीक संख्या के बाद अक्षर XX द्वारा नोट किया गया है, जैसे कि KXJXTX

बीःमुआवजा ग्रेड केबल

जिसका तार संरचना थर्मोकपल तार से अलग है, लेकिन इसकी तार विद्युत गतिशील बल (ईएमएफ) का मूल्य केवल 0-100°C या 0-200°C पर थर्मोकपल तार के समान है।यह थर्मोकपल प्रतीक संख्या के बाद अक्षर √C √ द्वारा टिप्पणी की, जैसे कि KCJCTC
