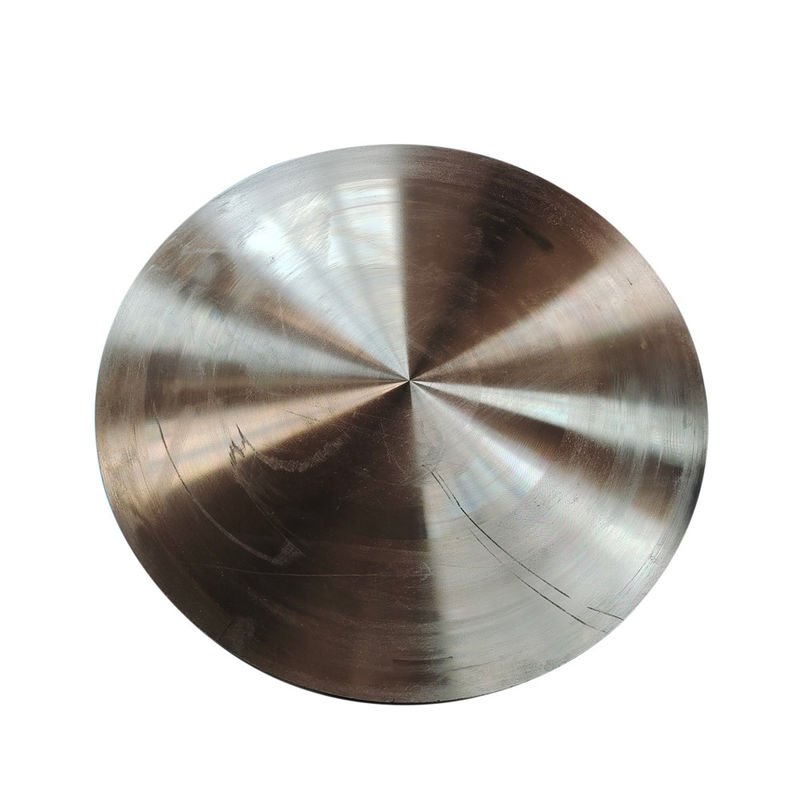

एलवी सर्किट ब्रेकर शंट रेजिस्टर ग्रेड के लिए CuNi20 शीट (UNS C71000)

एलवी सर्किट ब्रेकर शंट रेजिस्टर्स ग्रेड के लिए CuNi20 शीट (UNS C71000)

कम वोल्टेज सर्किट ब्रेकर के लिए CuNi20 शीट (UNS C71000) ± 30ppm TCR 100kA इंटरप्ट IEC 60947/ASTM B122अनुप्रयोग:मोल्ड केस ब्रेकर • ईवी चार्जिंग संपर्क • शंट प्रतिरोधक • बसबार टर्मिनल

सामग्री प्रौद्योगिकी

मिश्र धातु संरचना (ASTM B122):

• कु79-81%∙ ∙18-20%फ़े0०.५-१.०%मैं0.3-0.8%
• घनत्व:8.94 g/cm3पिघलने की सीमा:1100 से 1150°C महत्वपूर्ण गुण:
• प्रतिरोधः34 μΩ·cm20°C पर
• टीसीआर:±30 पीपीएम/°C(०-१५०°C)
• थर्मल चालकता:29 W/m·K
• सल्फाइड प्रतिरोधःशून्य धुंधलापन150°C/1000 घंटे पर

प्रमाणित प्रदर्शन

विद्युत विश्वसनीयता

• संपर्क प्रतिरोधः<15 μΩ·cm2(आईईसी 60413)
• आर्क क्षरण दर:0.08 मिमी/1,000 ऑपरेशन1kV/10kA (IEC 60947) पर
• प्रतिरोध स्थिरताःΔR/R <0.05%50,000 रुकावटों के बाद

मैकेनिकल टिकाऊपन

• कठोरता:110-140 एचवी(कठिन स्वभाव)
• थकान शक्ति:180 एमपीए10^(7) चक्रों पर (आईएसओ 1099)
• थर्मल शॉक:-40°C-150°C× 500 चक्र

आयामी विनिर्देश

मानक पत्रक (आईएसओ 9444):

• मोटाईः0.5 ∙12.0 मिमी(±0. %)
• चौड़ाईः100-600 मिमी(±0.1 मिमी)
• लम्बाईः500 से 2500 मिमी(± 1 मिमी/मीटर)सतह उपचार:
• मिल फिनिश (Ra 1.6 μm)
• निष्क्रिय (Cr^(3+) ऑक्साइड परत)
• टिन/सिल्वर प्लेटेड (आईईसी 60413 के अनुरूप)

ब्रेकर-विशिष्ट अभियांत्रिकी

संपर्क प्रदर्शनः

• वेल्डिंग प्रतिरोधः≥ 800 N/mm2(UL 489)
• आर्क मोबिलिटी:२०% तेज़शुद्ध तांबे से
• वर्तमान घनत्व:100 A/mm2निरंतरशंट प्रतिरोधक क्षमताः
• वोल्टेज गिरावटः3.4 mV/A·m
• थर्मल डेराटिंग:00.4%/°C100°C से ऊपर
• स्व-प्रवर्तकता:<5 nH/cm

औद्योगिक सत्यापन

विद्युत वाहन:

• डीसी फास्ट चार्जर ब्रेकर्सः 1,500V/20kA क्लीयरेंस
• 0% संपर्क वेल्डिंग -40°C पर ठंडी स्विचिंगऔद्योगिक स्वचालन:
• एमसीसीबी संपर्कः 440 वी एसी पर 100 किलो ए का अंतराल (आईईसी 60947-2)
• शॉर्ट सर्किट प्रतिरोधः100kA/100ms(आईईसी 60898)नवीकरणीय ऊर्जा:
• सौर संयोजक बॉक्सः 85% आर्द्रता प्रतिरोध (आईईसी 61730)
• पवन फार्म स्विचगियरः 15G कंपन प्रतिरोध

सामान्य संरचना%
